Школа робототехніки "STARTJUNIOR": 17.11.2022 Заняття №19

Написання прорами "Піаніно"

Необхідні компоненти:

- Плата Arduino Uno

- РК дисплей 16х2

- Зумер (Buzzer)

- Конденсатор точного налаштування (Trimmer) 10k.

- Перемикач SPDT типу.

- Кнопки – 8 шт.

- Резистори 10 кім, 560 ОМ, 1,5 кім, 2,6 кім, 3,9 кім, 5,6 кім, 6,8 кім, 8,2 кім, 10 кім

- Макетна плата.

- З'єднувальні дроти.

Робота схеми

Схема піаніно на основі плати Arduino, зроблена для складання на макетній платі, представлена на наступному малюнку:

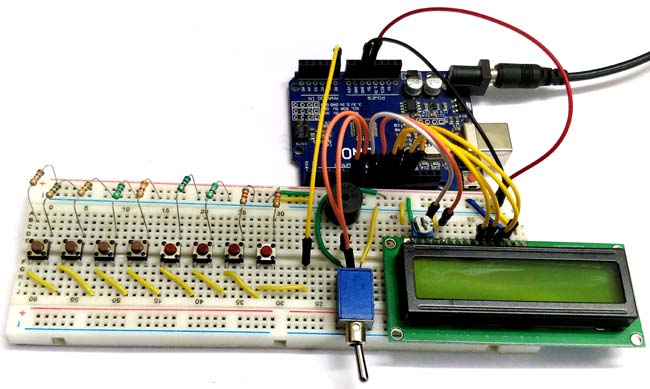

Схема досить проста і її без особливих труднощів можна зібрати на макетній платі. Після складання схеми має вийти приблизно така конструкція:

Принципова схема піаніно на основі плати Arduino представлена на наступному малюнку.

Код для роботи прог

Arduino
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
/*
   Arduino based Piano and Record and play option
   Code by: B. Aswinth Raj
   Website: www.circuitdigest.com
   Dated: 22-05-2017
*/
#include <LiquidCrystal.h> // подключение библиотеки для работы с ЖК дисплеем
int notes[] = {262, 294, 330, 349, 392, 440, 494, 523}; // устанавливаем частоты для нот C4, D4, E4, F4, G4, A4, B4, C5
const int rs = 8, en = 9, d4 = 10, d5 = 11, d6 = 12, d7 = 13; //контакты Arduino, к которым подключен ЖК дисплей
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);
char button = 0;
int analogVal;
char REC = 0;
int recorded_button[200];
int pev_button;
int recorded_time [200];
char time_index;
char button_index = 0;
unsigned long start_time;
int note_time;
void setup() {
  Serial.begin(9600);
  pinMode (6, INPUT);
  lcd.begin(16, 2); //мы используем ЖК дисплей 16х2
  lcd.print("Arduino Piano"); //показываем приветственное сообщение
  lcd.setCursor(0, 1);   // устанавливаем курсор в столбец 0, строку 1
  lcd.print("-CircuitDigest"); // показываем приветственное сообщение
  delay(2000); //ждем 2 секунды
  lcd.clear(); //очищаем экран ЖК дисплея
}
void loop()
{
  while (digitalRead(6) == 0) //если переключатель находится в положении записи музыки
  {
    lcd.setCursor(0, 0); lcd.print("Recording..");
    lcd.setCursor(0, 1);
    Detect_button();
    Play_tone();
  }

  while (digitalRead(6) == 1) // если переключатель находится в положении воспроизведения музыки
  {
  lcd.clear();
  lcd.setCursor(0, 0);  lcd.print("Now Playing..");
  for (int i = 0; i < sizeof(recorded_button) / 2; i++)
  {
    delay((recorded_time[i]) * 10); //ждем перед тем как проигрывать следующую мелодию
    if (recorded_button[i] == 0)
      noTone(7); //пользователь не нажал никакой кнопки
    else
      tone(7, notes[(recorded_button[i] - 1)]); //проигрываем мелодию соответствующую нажатой пользователем кнопке
  }
  }
}
void Detect_button()
{
  analogVal = analogRead(A0); //считываем аналоговое значение напряжение с контакта A0
  pev_button = button; //запоминаем предыдущую кнопку нажатую пользователем
  if (analogVal < 550)
    button = 8;
  if (analogVal < 500)
    button = 7;
  if (analogVal < 450)
    button = 6;
  if (analogVal < 400)
    button = 5;
  if (analogVal < 300)
    button = 4;
  if (analogVal < 250)
    button = 3;
  if (analogVal < 150)
    button = 2;
  if (analogVal < 100)
    button = 1;
  if (analogVal > 1000)
    button = 0;

/****записываем нажатые кнопки в массив***/
  if (button != pev_button && pev_button != 0)
  {
    recorded_button[button_index] = pev_button;
    button_index++;
    recorded_button[button_index] = 0;
    button_index++;
  }
/**End of Recording program**/
}
void Play_tone()
{
 /****записываем временные задержки между нажатиями кнопок в массив***/
  if (button != pev_button)
  {
    lcd.clear(); //очищаем ЖК дисплей
    note_time = (millis() - start_time) / 10;
    recorded_time[time_index] = note_time;
    time_index++;
    start_time = millis();
  }
  /**End of Recording program**/
  if (button == 0)
  {
    noTone(7);
    lcd.print("0 -> Pause..");
  }
  if (button == 1)
  {
    tone(7, notes[0]);
    lcd.print("1 -> NOTE_C4");
  }
  if (button == 2)
  {
    tone(7, notes[1]);
    lcd.print("2 -> NOTE_D4");
  }
  if (button == 3)
  {
    tone(7, notes[2]);
    lcd.print("3 -> NOTE_E4");
  }
  if (button == 4)
  {
    tone(7, notes[3]);
    lcd.print("4 -> NOTE_F4");
  }
  if (button == 5)
  {
    tone(7, notes[4]);
    lcd.print("5 -> NOTE_G4");
  }
  if (button == 6)
  {
    tone(7, notes[5]);
    lcd.print("6 -> NOTE_A4");
  }
  if (button == 7)
  {
    tone(7, notes[6]);
    lcd.print("7 -> NOTE_B4");
  }
  if (button == 8)
  {
    tone(7, notes[7]);
    lcd.print("8 -> NOTE_C5");
  }
}
